主要功能

 燃气报警功能，能以两总线制方式挂接本公司生产的可燃气探测器，接收报警信号;可显示可燃气浓度值。

 · 屏蔽功能：能够对每个探测器和声光报警器进行屏蔽。 ·

故障检测功能，能自动检测线路故障(包括短路、断路等)、部件故障、电源故障等，能以声、光信号发出故障警报，并通过液晶显示故障发生的部位、时间、故障总数以及故障部件的地址、类型等信息。 · 系统测试功能，能登录所有探测器的出厂编号及地址，可根据出厂编号设置地址，无需编程器即可进行探测器编程。能观察可燃气探测器的检测值，可单独对某一探测点进行自检。 ·

 黑匣子功能：能自动存储可燃气报警、故障等历史记录以及联动操作记录、屏蔽记录、自检记录、开关机记录等。 ·

 打印功能：能自动打印当前可燃气报警信息，并能打印各种历史记录和部件清单等。 · 为防止无关人员误操作，可通过密码限定操作级别，密码可任意设置。 · 具有主、备电自动切换功能，

备电具有欠压保护功能：避免蓄电池因放电过度而损坏。

 外形及重量

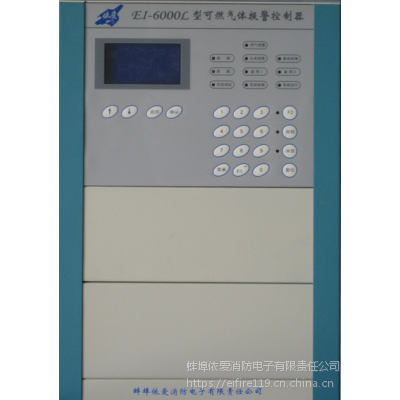

1) 外形 2) 重量：6.8公斤。 安装 本控制器采取壁挂安装，其底边距地面高度不应小于1.5m，后箱体有3个安装孔，可用M8的金属膨胀螺栓固定在墙壁上，固定应牢固、端正，安装在轻质墙上时应采取加固措施。靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m。 控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土、腐蚀性气体；不受振动、冲击等影响。

 接线端子如下图所示： 接线说明 · 接线板 位于箱体左上角，其中： S+、S-：回路两总线端子，用于接可燃气探测器和其它编码部件。 24V+、24V-：24V电源输出端子，用于可燃气探测器供电。 FO、FC：报警输出端子，无源常开接点，报警时闭合。 GO、GC：故障输出端子，无源常开接点，故障时闭合。 · 电源接线 控制器箱体左下角有三个交流电源接线端子，分别为L、N、G，L接火线、N接零线、G接地线，接线应当符合国家有关标准的要求。

接线要求· 两总线必须选用截面大于1.0mm2的铜芯双绞线。 · 24V电源线应选用截面不小于1.5mm2的铜芯双绞线，***线路末端电压不低于18.6V。 · 所有外接导线对地的绝缘电阻应大于20MW(用500V的兆欧表测量)，否则，系统可能工作不正常。 ·

消防控制室应设有接地体，并***接地体与交流电源的零线间直流电阻小于10W；控制器内设有接地螺栓，应选用截面不小于4mm2的铜芯软导线与建筑物接地体相连，接地应牢固、可靠。 · 室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降；应穿钢管敷设，并将钢管可靠接地，以提高系统抗雷击、抗干扰性能。 · 控制器的回路总线、24V电源线均不得与广播线、电话线或其它高电压线路共管，广播线、电话线应分别单独穿管敷设。
